GGD是固定柜，GCK、GCS、MNS是抽屜柜。

　　GCK和MNS柜架結構都采用C型材，標準模數E=25mm;

　　GCS柜架結構采用KS型材，標準模數E=20mm。

　　GCK柜和GCS、MNS柜抽屜推進機構不同;

　　GCS柜只能做單面操作柜，柜400/600/800/1000/1200mm，GCS原始設計最大電流只能做到4000A;

　　GCK 柜深800/1000mm，額定電流最大可至6300A;

　　MNS柜可以做雙面操作柜，柜深600/800/1000mm，可做到6300A。

　　1.固定柜

　　GGD是固定柜，固定柜是不說模數的(只有抽屜柜或固定分隔柜用模數來表示，這個后面再說)，GGD交流低壓開關柜具有機構合理，安裝維護方便，防護性能好，分斷能力高等優點，缺點是回路少，單元之間不能任意組合且占地面積大，不能與計算機聯絡。

　　2.抽屜柜

　　GCK、GCS、MNS都是抽屜柜，說到抽屜柜，要先明白一個概念，那就是模數E，模數E=有兩個值，一個為20mm，一個為25mm。目前抽屜柜柜體一般用兩種型材來加加工，一種是KS型材，這種型材的E=20mm;另一種是C型材，E=25mm。

　　因為柜高為2200mm,放抽屜的有效高度(即抽屜的高度)為1800mm，因此這二種型材的GCK都可以裝9層抽屜，因8E(E=20時)=160，8E(E=25時)=200都小于1800的有效高度。

　　以E=25為例說明...

　　8E/4=200/4(意思是200高的空間布置4個抽屜,寬度為150)

　　8E/2=200/2(意思是200高的空間布置2個抽屜寬度為300)

　　8E=抽屜高度為200寬度為600

　　12E=抽屜高度為300寬度為600

　　16E=抽屜高度為400寬度為600

　　20E=抽屜高度為500寬度為600

　　24E =抽屜高度為600寬度為600

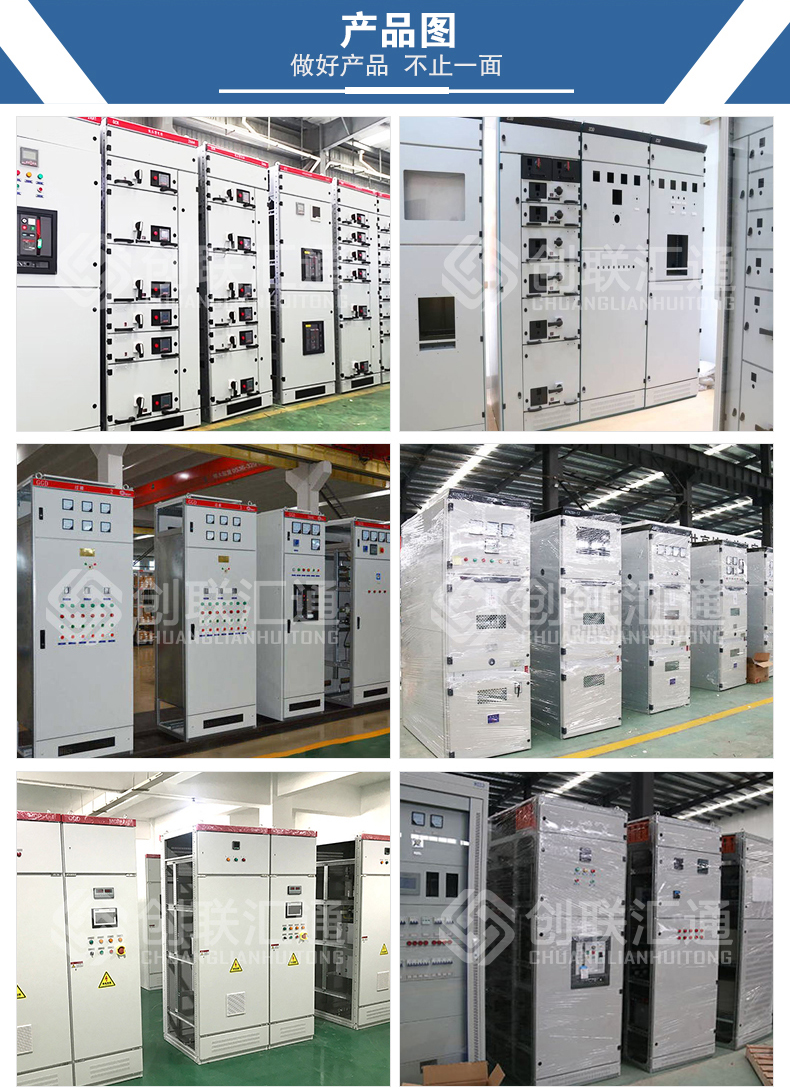

　　2.1 GCK開關柜

　　GCK柜體外形尺寸：

　　寬度：400/600/800/1000/1200mm

　　深度：800/1000mm

　　高度：2200/2300mm

　　但是有一點需要注意，當主母線額定電流為6300A時，主母線系統為雙層母線系統，柜高采用2300mm，其余柜高均為2200mm。

　　主母線額定電流為5000A及以下時，GCK成套設備可容納功能單元有效高度為72E(E=25mm)，最大可以布置9層1單元(8E)出線回路。主母線額定電流為6300A時，GCK成套設備可容納功能單元有效高度為64E(E=25mm)，即最大可以布置8層1單元出線回路。同一柜體的功能單元可全部為抽屜安裝或固定安裝，亦可混裝。

　　功能單元室以6E或8E為最小高度模數。

　　當以6E為最小高度模數時，在72E的安裝高度下，可裝配12個功能單元抽屜。

　　當以8E為最小高度模數時，在72E的安裝高度下，可裝配9個功能單元抽屜。

　　抽屜單元標準回路設計有9種規格等級：8E /4、6E/2、8E /2、6E、8E、12E、16E、20E、24E。

　　固定分隔單元標準回路設計有4種規格等級：6E、8E、16E、24E。

　　抽屜回路的推進機構有三種：XJG8(H1)手搖式推進機構、XSL手拉式推進機構、XJG8(H2)手搖式電操專用推進機構。

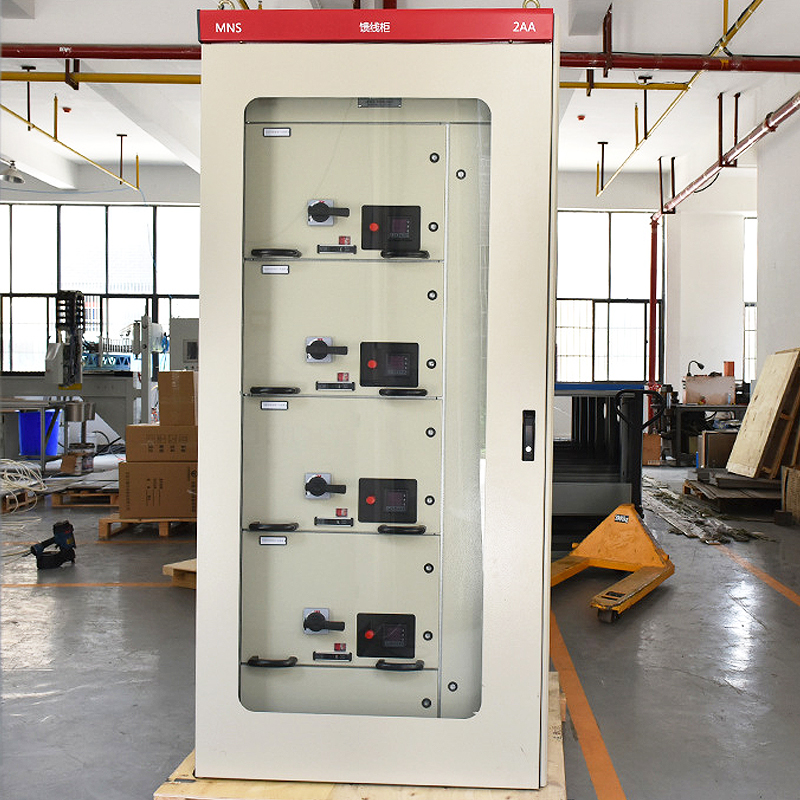

　　2.2 MNS開關柜

　　MNS系統框架采用C形骨架，標準模數E=25mm;

　　MNS柜外形尺寸(高x寬x深)2200mmx400/600/800/1000/1200mmx600/800/1000mm

　　抽屜組件的標準規格為8E/4、8E/2、4E、6E、8E、12E、16E、20E、24E。

　　注意，4個8E/4或2個8E/2組件可以水平安裝在600寬的裝置小室內，組件高度為8E(200mm)但是，4E、6E、8E、12E、16E、20E、24E的單個組件就需要600mm寬的裝置小室，組件的高度就是組件規格所要求的尺寸。

　　2.3 GCS開關柜

　　GCS的框架由E=20mm的KS型材組裝而成;

　　GCS柜外形尺寸(高x寬x深)2200mmx400/600/800/1000/1200mmx/800/1000mm

　　抽屜單元高度的模數為160mm，分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。

　　其實，不管采用哪種柜子，常規設計時都考慮安裝美觀方便，不可能都完全把一個柜子塞的滿滿的，低壓開關柜選擇固定分隔插拔式開關柜時，可大致參考以下：

　　?斷路器：1000A及以上容量的開關宜選用框架空氣斷路器，800A及以下應選用塑殼斷路器。

　　?低壓輸出開關柜柜體：

　　低壓配電柜柜體高度一般在2.2米，放置斷路器的有效高度為1.8米，不同容量的斷路器高度如下：

　　?250A以下塑殼斷路器：200mm，占有8E空間也就是一個抽屜的空間;

　　?400A、630A塑殼斷路器：400mm，占用16E也就是兩個抽屜空間;

　　?800A塑殼斷路器：600mm，占用24E也就是三個抽屜空間;

　　?低壓開關柜塑殼斷路器安裝數量(參考)：

　　?對于800A塑殼斷路器，1個柜體可安裝3個;

　　?對于400A、630A塑殼斷路器，1個柜體可安裝4個;

　　?對于250A及以下塑殼斷路器，1個柜體可安裝9個。
