礦用干式變壓器分類及防爆型礦用干式變壓器特點

　　一、礦用干式變壓器分類

　　干式變壓器的種類很多，應用范圍也很廣泛。我們今天主要講的礦用干式變壓器有礦用一般型干式變壓器KSG和礦用隔爆型干式變壓器KBSG、礦用隔爆型移動變電站KBSGZY.

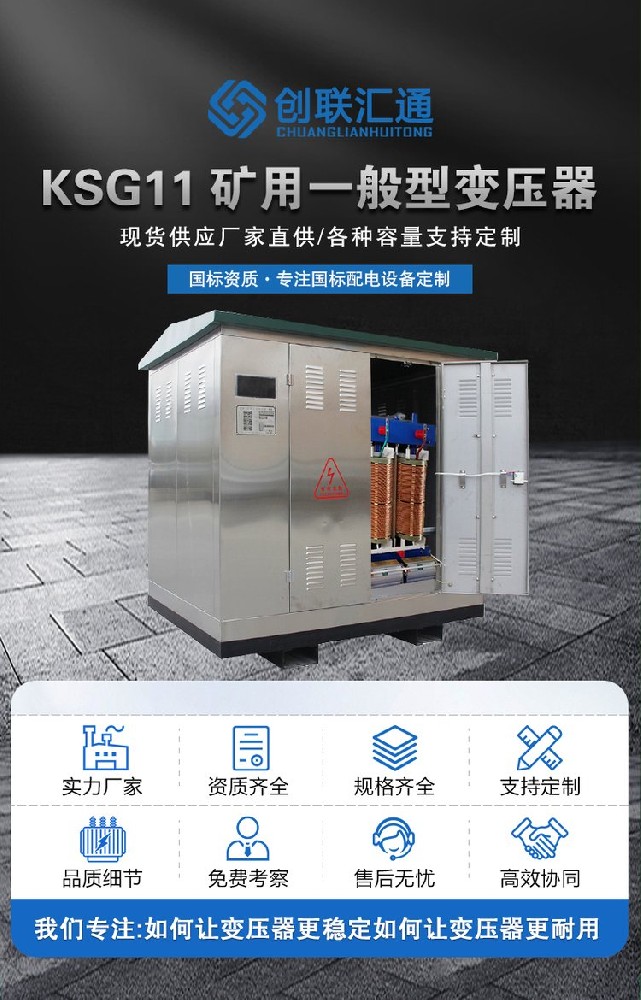

　　1.礦用一般型干式變壓器KSG，用于煤礦井下中央變電所、井底車場、總進風道和主要進風道，雖有瓦斯但無爆炸危險的金屬與非金屬礦山，為礦山和礦井下給各種設備供電，也用于公路鐵路隧道的供電。這里所說的礦山和礦井包括：鐵礦、銅礦、金礦、鋁礦、礬礦等各種金屬礦和非金屬礦場所。也適用于隧道比較潮濕的環境中,作為礦用照明或電力拖動的電源變壓器。容量為50-2000KVA，輸入電壓為：10KV或6KV，輸出電壓為：1200V、693V、或者400V。在礦山使用，必須要具有礦用安全標志。

　　2、礦用隔爆型干式變壓器KBSG，不僅適用于煤礦井下有瓦斯、煤塵爆炸危險的環境，也適用于煤炭、冶金、化工、建材等行業的礦山、選煤廠、鋼鐵廠、電廠、港口等惡劣環境條件。工作原理即是通過電磁感應來改變電壓。變壓器有兩組線圈，一次側線圈和二次側線圈。正常情況二次側線圈在一次側線圈里邊。當一次側線圈通上交流電時，變壓器鐵芯產生交變磁場，二次側線圈就產生感應電動勢。變壓器的線圈的匝數比等于電壓比。變壓器的結構，由箱殼、鐵芯、線圈、絕緣體、夾件、兩側分別配置相應的電纜接線盒等主要部件組成。箱殼的全部接合面均按隔爆要求制作，能承受0.8兆帕的內部壓力。制造此設備的廠家必須要有防爆合格證、礦用安全標志等資質。

　　3、礦用隔爆型移動變電站KBSGZY，主體就是KBSG礦用隔爆型干式變壓器。用于有甲烷混合氣體和煤塵并有爆炸危險的礦井中，作為煤礦井下綜合機械化采掘設備的配電裝置。它的結構是由主體為KBSG礦用隔爆型干式變壓器，和安裝在高壓側的PBG-6KV/10KV礦用隔爆型高壓真空開關、BCG1系列礦用隔爆型高壓電纜連接器、及安裝在低壓側的BBD-1140（660）V/3300V系列礦用隔爆型低壓保護箱共同組成低壓側故障分?jǐn)喔邏簜?cè)電源的理想型移動變電站系統。開關具有漏電、過載、短路、斷相、失壓、等保護功能。制造此設備的廠家必須要有防爆合格證、礦用安全標志等資質。

　　二、礦用干式變壓器結構組成

　　礦用防爆干式變壓器KBSG由箱殼、箱蓋、鐵心裝配、絕緣裝配、高壓引線、低壓引線及鐵路軌道用小車組成等組成。

　　變壓器箱殼一種為上開蓋箱殼隔爆結構，用于630KVA及以上容量產品；另一種為兩端開蓋的箱殼隔爆結構，用于630KVA及以下容量產品隔爆型結構、在箱蓋上設有四個小吊拌，用于箱蓋拆卸時的起吊，箱殼兩側為波紋鋼板，箱底采用厚鋼板，變壓器高、低壓側均設有接線法蘭、連接高低壓開關。箱殼上設有四個大吊拌，供變壓器整體起吊之用；箱殼兩端焊有接地螺栓及“〨”接地標志，供連接外接地線之用。

　　變壓器內部有高低壓連鎖線及溫度控制線分別與高、低壓開關連接；溫度控制采用PT100鉑電阻或溫度繼電器，當變壓器內溫度過高時，發出超溫信號。

　　變壓器鐵心裝配由鐵心、夾件、絕緣件等組成。鐵心采用30Q130或30Q120冷軋取向硅鋼片、多級步進式全斜三接縫疊片結構，以降低空載損耗和空載電流；鐵心片切口涂防銹液，鐵心柱及下鐵軛表面涂耐高溫防銹防潮漆。夾件采用槽鋼，上下拉緊采用拉螺桿結構，并采取措施防止鐵心和夾件產生相對位移，以免影響產品質量。鐵心絕緣件采用國產優質C級絕緣材料。

　　變壓器絕緣裝配包括主縱絕緣、高低壓線圈、線圈壓緊等結構。主縱絕緣采用C級絕緣材料；高低壓線圈采用緊繞工藝，提高了線圈的機械強度；高低壓線圈采用C級絕緣的Nomex紙包無氧銅導線，Nomex紙與空氣的介電常數非常接近，線圈周圍的電場均勻，局放小。線圈壓緊采用壓釘和瓷壓塊結構，并采取措施防止松動。高壓引線采用電纜引出，低壓引線采用電纜或銅母線引出，爬電距離及空氣間隙大于GB3836.3-2000中有關規定，在正常運行條件下不會產生火花、電弧和危險溫度，使用安全可靠。小車用螺栓固定于箱體底部，可拆卸，小車軌距900/600mm。

　　三、KBSG礦用隔爆型干式變壓器特點

　　1、KBSG礦用隔爆型干式變壓器空、負載損耗、電氣性能、機械性能、噪音水平符合國家 標準；

　　2、產品具有優良的隔爆性能及足夠的機械強度；

　　3、 變壓器按不吊芯結構設計防止產品在運輸過程中產生內部松動；

　　4、承受熱沖擊能力強、過負載能力大、抗短路能力強，低損耗、局部放電量小、絕緣性能好；

　　5、在額定頻率為50Hz,一次側電壓為6,/10kV,中性點不接地的三相電力系統中運行,為使用環境中的各種動力設備和各種用電裝置提供電源；

　　6、電源電壓的波形近似于正弦波，三相電源電壓近似對稱；

　　7、適用于有混合氣體和煤塵,且有爆炸危險的礦井,礦山,隧道等環境。適用于不足以腐蝕金屬和破壞絕緣的氣體及蒸汽環境中，頂板有防淋水；

　　8、難燃、防火性能高、不產生有害氣體、噪聲低、不污染環境；

9、使用、維護方便；

四、礦用干式變壓器生產廠家聯系方式

  北京創聯匯通擁有16年的變壓器研發營銷經驗，有著強大的技術團隊與售后服務，作為專業的礦用干式變壓器生產廠家，我公司技術實力雄厚，生產工藝先進，設備精良，測試手段齊全，從組建開始就建立了完善的質量保證體系。

　　如果您需要礦用干式變壓器的話，可以聯系我們：13263317831
