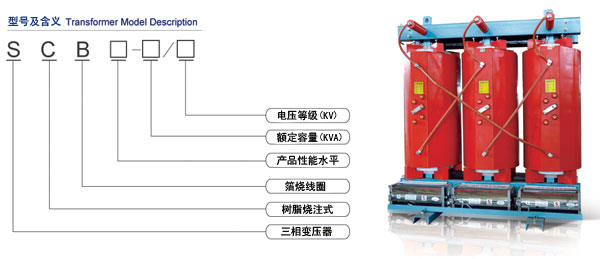

20kv級SCB9系列環氧樹脂干式變壓器產品介紹
文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-03-08 07:01:15
導讀：本公司生產的20KV級SCB9系列干式變壓器其性能指標符合各項標準，經用戶使用證明，運行可靠，達到國家先進水平。該系列產品采用國外先進的制造技術，設計圖紙及技術文件齊全、正
本公司生產的20KV級SCB9系列干式變壓器其性能指標符合各項標準，經用戶使用證明，運行可靠，達到家先進水平。該系列產品采用外先進的制造技術，設計圖紙及技術文件齊全、正確、清新，生產設備先進，制造工藝穩定，測定手段完備，為生產優質的產品提供了堅實的保障。
結構特點
箱式線圈：低壓繞組采用整段銅箔，連同F(xiàn)級的匝絕緣在專用低壓箔繞機上繞制。箔式線圈較好地解決了低電壓，大電流線圈繞產品短路應力大，安匝不平衡、散熱效果差、存在繞制螺旋角、人工焊接質量不穩定等突出問題。同時我公司繞組端部用樹脂灌封，固化成形，防潮防污。引線銅排經氬弧焊自動焊接。
溫控裝置：變壓器采用BWDK系列信號溫度計，測溫元件埋設在低壓線圈上半路，可自動檢測并巡回顯赤相線圈各自的工作溫度，并且有超溫報警和跳閘功能。
產品特點
損耗低，節電效果好，運行經濟，可免維護。
安全，難燃防火,無污染，可直接安裝在負荷中心.
免維修，安裝簡便，綜合運行成本低。
防潮性能好，可在100%濕度下正常運行，停運后不經預干燥即可投入運行。
損耗低,局部放電量低噪音小，散熱能力強,強迫風冷條件下可以150%額定負載運行。
配備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。
體風小、重量輕，占地空間小，安裝費用位考慮排油池防大消火設施和備用電源等。
20KV級SC(B)9型干式變壓器主要性能參數：
| 型號 | 額定容量（KVA） | 聯接組標號 | 電壓組合（KV） | 空載損耗（W） | 負載損耗（W） | 空載電流（%） | 短路抗阻（%） | ||
| 高壓 | 分接范圍 | 低壓 | |||||||
| SC(B)9-50 | 50 |
Dyn11 或 Yyn0 |
20 22 24 |
±5% ±2×2.5% |
0.4 | 345 | 1182 | 2.4 |
6.0 |
| SC(B)9-100 | 100 | 545 | 1909 | 2.2 | |||||
| SC(B)9-160 | 160 | 682 | 2364 | 1.8 | |||||
| SC(B)9-200 | 200 | 745 | 2818 | 1.8 | |||||
| SC(B)9-250 | 250 | 855 | 3273 | 1.6 | |||||
| SC(B)9-315 | 315 | 982 | 3909 | 1.6 | |||||
| SC(B)9-400 | 400 | 1164 | 4636 | 1.4 | |||||
| SC(B)9-500 | 500 | 1364 | 5545 | 1.4 | |||||
| SC(B)9-630 | 630 | 1545 | 6545 | 1.2 | |||||
| SC(B)9-800 | 800 | 1773 | 7909 | 1.2 | |||||
| SC(B)9-1000 | 1000 | 2091 | 9364 | 1.0 | |||||
| SC(B)9-1250 | 1250 | 2409 | 11045 | 1.0 | |||||
| SC(B)9-1600 | 1600 | 2818 | 13273 | 1.0 | |||||
| SC(B)9-2000 | 2000 | 3273 | 15682 | 0.8 | |||||
| SC(B)9-2500 | 2500 | 3909 | 18545 | 0.8 | |||||
干式變壓器是一種變壓器。應根據其模式和操作條件注意干式變壓器的使用。干式變壓器的運行和效率直接相關，因為經濟發展和生產率的提高有很大幫助。干式變壓器必須以允許干式變壓器運行的方式運行。對于干式變壓器的工作環境，我們需要探索。
許多朋友只知道干式變壓器可以用作功率放大器，但他們不知道干式變壓器也可以與功率放大器密切配合使用。干式變壓器也可以將電網中的干擾源完全輸入到功率放大器中，這主要歸功于功率放大器。而是電壓和電流。相同的變化直接反映在網格中。如果干式變壓器的輸出受到干擾，也會影響放大器的質量。因此，更好的干式變壓器會受到干擾，這會嚴重降低放大器的質量。如果在干式變壓器中存在相對初級阻抗現象，我們可以等待反射電阻和源電阻的并聯連接，并且可以有效地攔截低頻，并且可以更好地改善變壓器的噪聲，所以使用的干式變壓器必須具有一定的電感含量。通常，更好的干式變壓器具有更高的磁導率，并且由磁率引起的膨脹效應更大，并且可以連續產生附加電壓以減少干擾的發生。
