目前，我國干式電力變壓器大多為三相固體成型SC 系列，比如：SCB9 系列三相纏繞式變壓器，SCB10 系列三相箔式變壓器SCB9 系列三相箔式變壓器。其電壓等級一般都在6-35KV 范圍內，最大容量可達3150KVA。對于干式變壓器，大家是否想要了解更多呢？下面小編來為大家詳細介紹SCB13干式變壓器，安裝與調試，一起來看看吧！

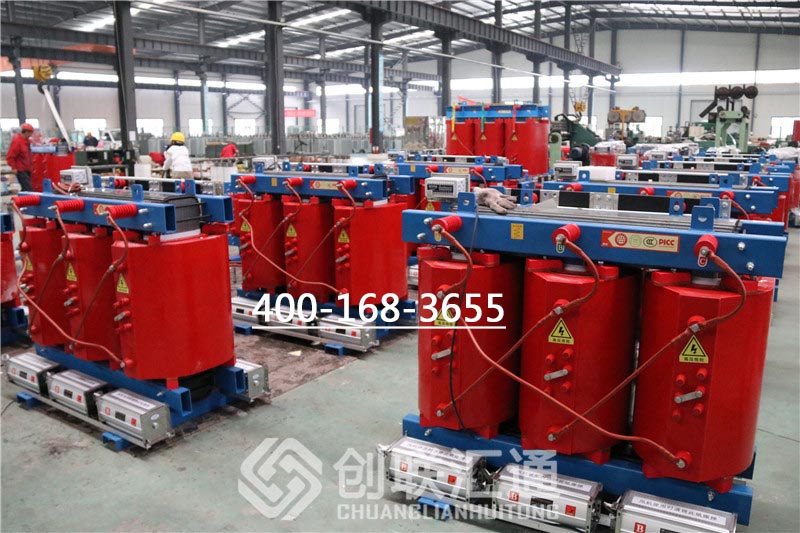

SCB13干式變壓器的安裝與調試

1、SCB13干式變壓器安裝前開箱檢查

檢查包裝是否完好，變壓器開箱后，核對變壓器銘牌數據是否符合設計要求，出廠文件是否齊全，變壓器是否完好，是否有外部損壞的跡象，零部件是否發生位移和損壞，電氣支撐件或連接線是否有損壞，最后核對備用零部件是否有損壞和短缺。

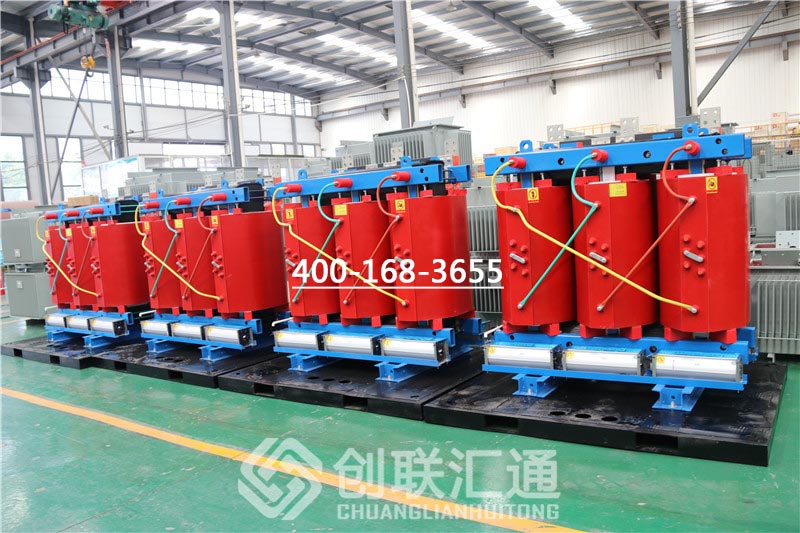

2、SCB13干式變壓器安裝

首先檢查變壓器的基礎檢查預埋鋼板是否水平，鋼板底下應沒有空穴現象，以保證變壓器的基礎具有良好的抗震和吸音性能，否則將使安裝后的變壓器噪聲增大。然后，用滾杠將變壓器移至安裝位置，抽掉滾杠，精確調整變壓器至設計位置就位，安裝水平度誤差符合設計要求。最后在緊靠變壓器底座的四角，即預埋鋼板上焊接四塊短槽鋼，使變壓器在使用過程中不發生位置移動。

3、SCB13干式變壓器接線

接線時應保證帶電體之間及帶電體對地的最小距離，特別是電纜至高壓線圈的距離。大電流低壓母線應單獨支持，不能直壓接在變壓器接線端子上，使其產生過高的機械拉力和力矩， 當電流大于1000A 時( 如本工程中使用的是2000A 低壓母線)，母線和變壓器端子之間必須有一段軟連接，以補償導體的熱膨脹冷縮，并隔離母線和變壓器的振動。各接線處的電氣連接處必須保持必要的接觸壓力，應使用彈性元件( 比如碟型塑圈或彈簧墊圈)，在緊固連接螺栓時，應使用扭矩扳手，廠家提供的扭矩參考值如表1 所示

圖片

4、SCB13干式變壓器接地

SCB13干式變壓器的接地點在低壓側的底座上，并引出一個專用接地螺栓，上面標有接地標心，變壓器的接地必須通過此點可靠地接入保護接地系統。變壓器有外殼時，該外殼應與接地系統可靠相連，低壓側采用三相四線制時，中性線應與接地系統可靠相連。

5、SCB13干式變壓器運行前檢查

檢查SCB13干式變壓器所有緊固件是否有松動現象，電氣連接是否正確可靠，帶電體間和帶電體對地的絕緣距離是否符合規定，變壓器附近應無異物，線圈表面應清理干凈。

6、SCB13干式變壓器運行前的調試

(1)檢查變壓器的變比和連接組別，測量高低壓繞組的直流電阻，將結果與廠家提供的出廠試驗數據相比較。

(2)檢查線圈間及線圈對地的絕緣電阻， 若絕緣電阻明顯低于設備出廠測量數據，則表明變壓器受潮。當絕緣電阻低于1000Ω/V( 運行電壓) 時，則變壓器必須進行干燥處理。

(3)耐壓試驗的試驗電壓應符合規定，做低壓耐壓試驗時，溫度傳感器TP100 應取出，試驗結束后，及時將傳感器歸位。

(4)當變壓器裝有風扇時，應將風扇通電運轉并確保其運行正常。

7、SCB13干式變壓器試運行

SCB13干式變壓器經過投入運行前的認真檢查后，便可通電試運行。試運行期間，必須特別注意檢查以下各點。有無異常聲響、噪聲和振動。有無焦臭味等異常氣味。有無因局部過熱造成變色。通風換氣是否良好。此外，還應該注意以下幾點。

第一，SCB13干式變壓器雖然耐潮性強，但由于它一般為敞開式結構，還是容易受潮的，尤其是我國生產的干式變壓器絕緣水平較低( 較低絕緣等級)。因此，干式變壓器在相對濕度70% 以下運行才能獲得較高的可靠性。干式變壓器也應避免長期停運，以免嚴重受潮。當絕緣電阻值低于1000/V( 運行電壓) 時，說明變壓器嚴重受潮，應停止試運行。

第二，發電站升壓用的干式變壓器不同于油浸式變壓器，禁止低壓側開路運行，以免因電網側發生過電壓或線路受到雷擊，導致傳遞過電壓而將干式變壓器絕緣擊穿。為了防止傳遞過電壓危害，在干式變壓器電壓母線側應加裝一組過電壓保護避雷器( 如Y5CS 氧化鋅避雷器)。
