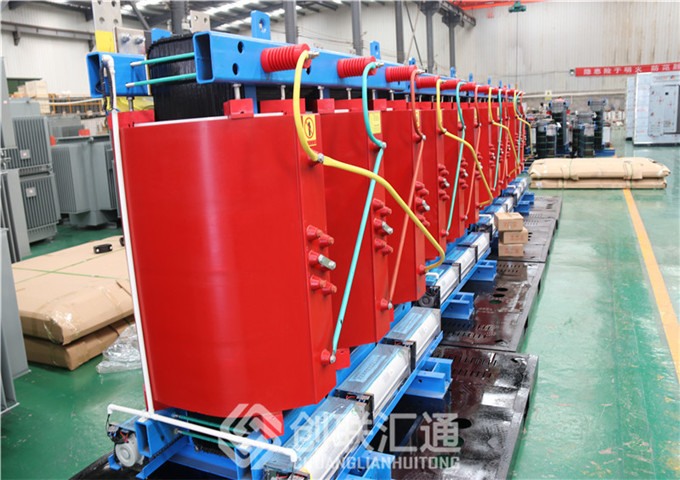

三相干式電力變壓器存在損耗的原因有哪些

1)三相干式電力變壓器銅損耗：

繞組電阻引起的熱損耗，這是因?yàn)閎3f-3150是耗能元件。

2)鐵磁芯磁滯損耗：

即在鐵磁材料交變磁化過程中，由于磁疇反轉是一個不可逆過程，磁感應強度的變化總是滯后于磁場強度的變化。這種磁滯現象在鐵磁芯中引起的損耗稱為鐵磁芯的磁滯損耗。

3)鐵(磁)芯渦流損耗：

當繞組線圈中有交流電時，線圈周圍會產生交變磁場，從而在鐵(磁)芯中產生感應電動勢和感應電流。這種感應電流稱為渦流，渦流在鐵(磁)芯中產生的電阻能量消耗稱為鐵(磁)芯的渦流損耗。

4)頻率特性：

頻率特性是指變壓器具有一定的工作頻率范圍，不同工作頻率范圍的變壓器不能互換使用。因?yàn)楫?dāng)設備在其頻率范圍外工作時，溫度會升高或不能正常工作。

5)絕緣電阻：

絕緣電阻是指三相干式電力變壓器各線圈之間、各線圈與鐵芯(外殼)之間的電阻。它的大小與施加在變壓器上的電壓和時間、設備本身的濕度和絕緣材料的濕度有關。理想變壓器的絕緣電阻應該是無窮大的，但實際設備材料本身的絕緣不能很理想，所以其絕緣電阻不能是無窮大的。絕緣電阻是施加的試驗電壓與產生的泄漏電流之比。

絕緣電阻是衡量變壓器絕緣性能的一個參數。如果電力變壓器的絕緣電阻太低，可能是一次和二次之間短路，或者是鐵心和外殼之間短路，這可能導致電氣設備損壞或外殼帶電。一般情況下，電力變壓器一次線圈和二次線圈之間以及二次線圈和鐵芯之間的絕緣性能應能承受1000V交流電壓，且在較大允許電壓范圍內不發生擊穿。用lkv絕緣電阻表測試時，絕緣電阻應大于10mq。

6)泄漏：

變壓器一次線圈電流產生的磁通量并非全部通過二次線圈，這部分磁通量未通過二次線圈稱為漏磁。漏磁通產生的電感稱為漏感。漏電感的存在不僅影響變壓器的效率和其他性能，而且影響設備周圍的電路，因此設備的漏電感越小越好。

7)溫度上升：

變壓器溫升主要用于電力變壓器。指設備通電后，變壓器溫度上升到穩定值，然后變壓器溫度高于環境溫度時的值。設備的溫升越小越好。然而，應該注意的是，有時使用較大工作溫度而不是溫度上升。

以上就是關于三相干式電力變壓器存在損耗的原因有哪些的知識詳解，希望這篇文章能夠?qū)Υ蠹矣兴鶐椭?/span>
